引言

具有典型（α+β）相的鈦合金表現(xiàn)出高比強(qiáng)度和良好的耐腐蝕性能，廣泛應(yīng)用于航空航天領(lǐng)域中的壓氣機(jī)盤(pán)、葉片、鼓等結(jié)構(gòu)件[1-3]。隨著工業(yè)化程度的提高，工程結(jié)構(gòu)件的服役可靠性要求越來(lái)越高，這就要求材料性能需進(jìn)一步優(yōu)化。其中，沖擊韌性作為衡量材料抗裂紋擴(kuò)展能力的關(guān)鍵指標(biāo)，直接影響結(jié)構(gòu)件的安全設(shè)計(jì)，成為當(dāng)前研究的重點(diǎn)方向。鈦合金的沖擊韌性與界面微觀結(jié)構(gòu)密切相關(guān)，如微裂紋易在初生α晶界處形核，裂紋擴(kuò)展時(shí)在相界和晶界處偏轉(zhuǎn)可以提高裂紋擴(kuò)展能量[4-5]。這些發(fā)現(xiàn)揭示了界面工程對(duì)鈦合金性能優(yōu)化的巨大潛力。

電磁沖擊處理是利用電磁脈沖能量，如電脈沖、磁脈沖（脈沖磁場(chǎng)）或激光脈沖來(lái)改變固體合金組織和性能的一種加工方法，已得到廣泛研究[6-7]。作者在前期的研究工作中發(fā)現(xiàn)，低能電磁沖擊處理引發(fā)的電磁非熱效應(yīng)可以與一定的焦耳熱效應(yīng)發(fā)生耦合作用[8]，可以在合金表面溫度遠(yuǎn)低于其熔點(diǎn)的情況下選擇性地促進(jìn)界面微結(jié)構(gòu)演變[9-11]，從而影響合金沖擊韌性。鍛態(tài)網(wǎng)籃組織TC11鈦合金具有相對(duì)不穩(wěn)定的高能相界，推測(cè)在進(jìn)行低能電磁沖擊處理時(shí)，這些高能相界容易被電磁沖擊能量激發(fā)并發(fā)生演變，但是目前未見(jiàn)這方面的研究報(bào)道。作者采用低能電磁沖擊技術(shù)對(duì)鍛態(tài)網(wǎng)籃組織TC11鈦合金進(jìn)行處理，研究了在合金表面溫度不超過(guò)200℃條件下合金界面微觀結(jié)構(gòu)以及沖擊韌性的演變。

1、試樣制備與試驗(yàn)方法

試驗(yàn)材料為西北有色金屬研究院提供的Ti6.5Al-1.5Zr-3.5Mo-0.3Si（TC11）棒狀鈦合金，實(shí)測(cè)化學(xué)成分（質(zhì)量分?jǐn)?shù)/％）為6.1Al，1.4Zr，3.0Mo，0.3Si，余Ti，熱處理狀態(tài)為鍛態(tài)。通過(guò)線切割方法將棒狀鈦合金加工成尺寸為5mm×10mm×55mm的標(biāo)準(zhǔn)沖擊試樣，對(duì)試樣端面進(jìn)行打磨后，采用自制的電磁沖擊處理設(shè)備進(jìn)行低能電磁沖擊處理。低能電磁沖擊處理的占空比為9.09，頻率為50Hz，峰值電流密度為57.9A·mm^?2，沖擊時(shí)間分別為0.44，0.88，1.32，1.76s。對(duì)比試樣為未經(jīng)過(guò)低能電磁沖擊處理的合金（沖擊時(shí)間為0）。在試驗(yàn)過(guò)程中采用Fotric-226型紅外熱像儀實(shí)時(shí)測(cè)定試樣表面溫度，整個(gè)沖擊過(guò)程中試樣表面最高溫度均低于200℃。

在處理后的試驗(yàn)合金中部截取金相試樣，經(jīng)過(guò)打磨、拋光，用體積比1.5∶4∶100的HF+HNO₃+H₂O溶液腐蝕后，采用光學(xué)顯微鏡（OM）觀察截面顯微組織。使用Image-pro6.0軟件對(duì)相組織占比進(jìn)行統(tǒng)計(jì)。在處理后的試驗(yàn)合金中部截取試樣，經(jīng)機(jī)械研磨至厚度為100μm后進(jìn)行離子減薄，采用TaolF200S型透射電鏡（TEM）觀察微觀結(jié)構(gòu)，采用掃描電鏡附帶的能譜儀（EDS）進(jìn)行元素面掃描。按照GB/T229—2020《金屬材料夏比擺錘沖擊試驗(yàn)方法》，采用夏比沖擊試驗(yàn)機(jī)進(jìn)行無(wú)缺口夏比沖擊試驗(yàn)，試驗(yàn)溫度為室溫，進(jìn)行3次平行試驗(yàn)，取平均值。采用JSM-IT800型掃描電鏡（SEM）觀察沖擊斷口形貌。

2、試驗(yàn)結(jié)果與討論

2.1微觀結(jié)構(gòu)

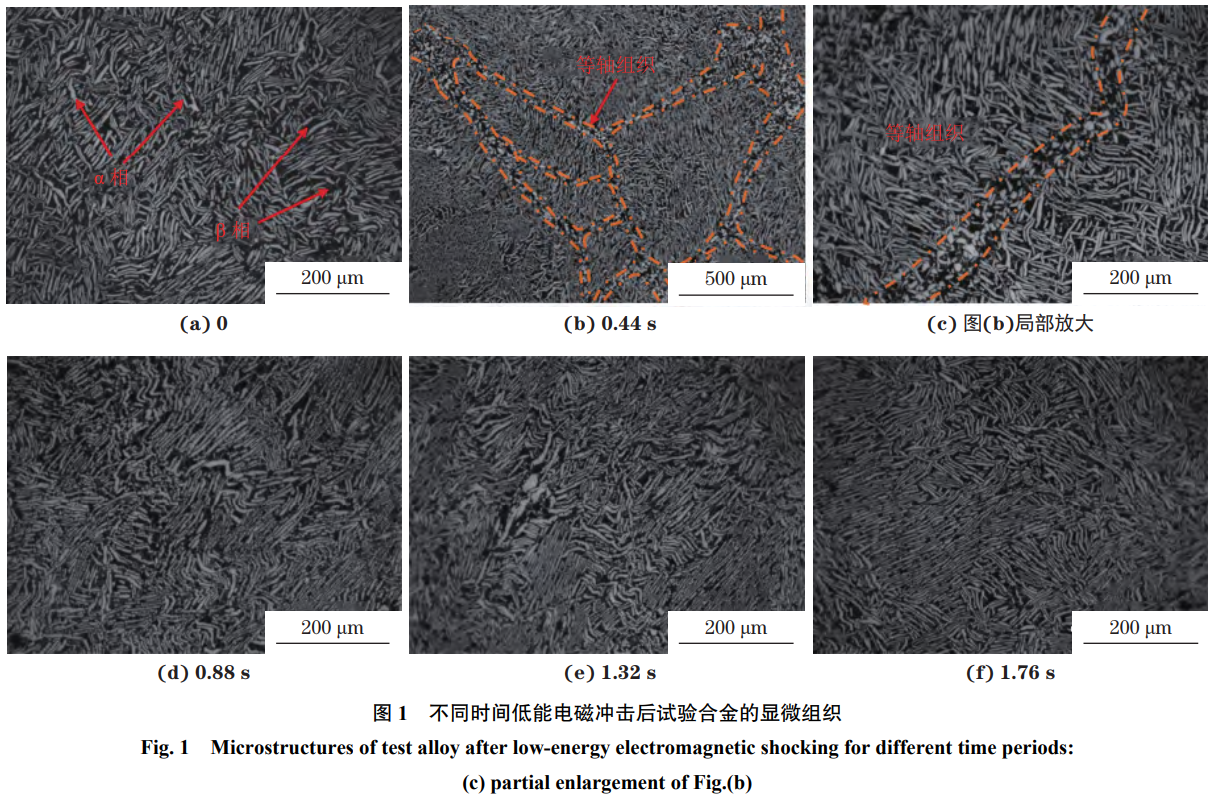

由圖1可以看出：未進(jìn)行低能電磁沖擊處理的試驗(yàn)合金為典型的雙相（α+β）合金，組織呈網(wǎng)籃狀，由白色層狀α相和黑色β相構(gòu)成，原始β晶界碎化；經(jīng)低能電磁沖擊處理后，網(wǎng)籃狀初始組織結(jié)構(gòu)未發(fā)生明顯變化。相比于未進(jìn)行低能電磁沖擊處理的合金，經(jīng)0.44s低能電磁沖擊后試驗(yàn)合金中α片層組織致密程度降低，局部區(qū)域球化而形成鏈狀等軸組織，推測(cè)其為原始β晶界區(qū)域[12]；0.88，1.32s低能電磁沖擊后試驗(yàn)合金的α片層組織致密程度提高，β相面積占比增大；1.76s沖擊時(shí)間下α層狀組織的致密程度最高，與1.32s沖擊時(shí)間下相比β相未見(jiàn)明顯增多。當(dāng)沖擊時(shí)間為0，0.44，0.88，1.32，1.76s時(shí)，試驗(yàn)合金中α相占比分別約為73.1％，70.9％，69.3％，69.4％，73.9％，可知隨著低能電磁沖擊時(shí)間的延長(zhǎng)，α相占比先減小后增大，相應(yīng)地β相占比先增大后減小。

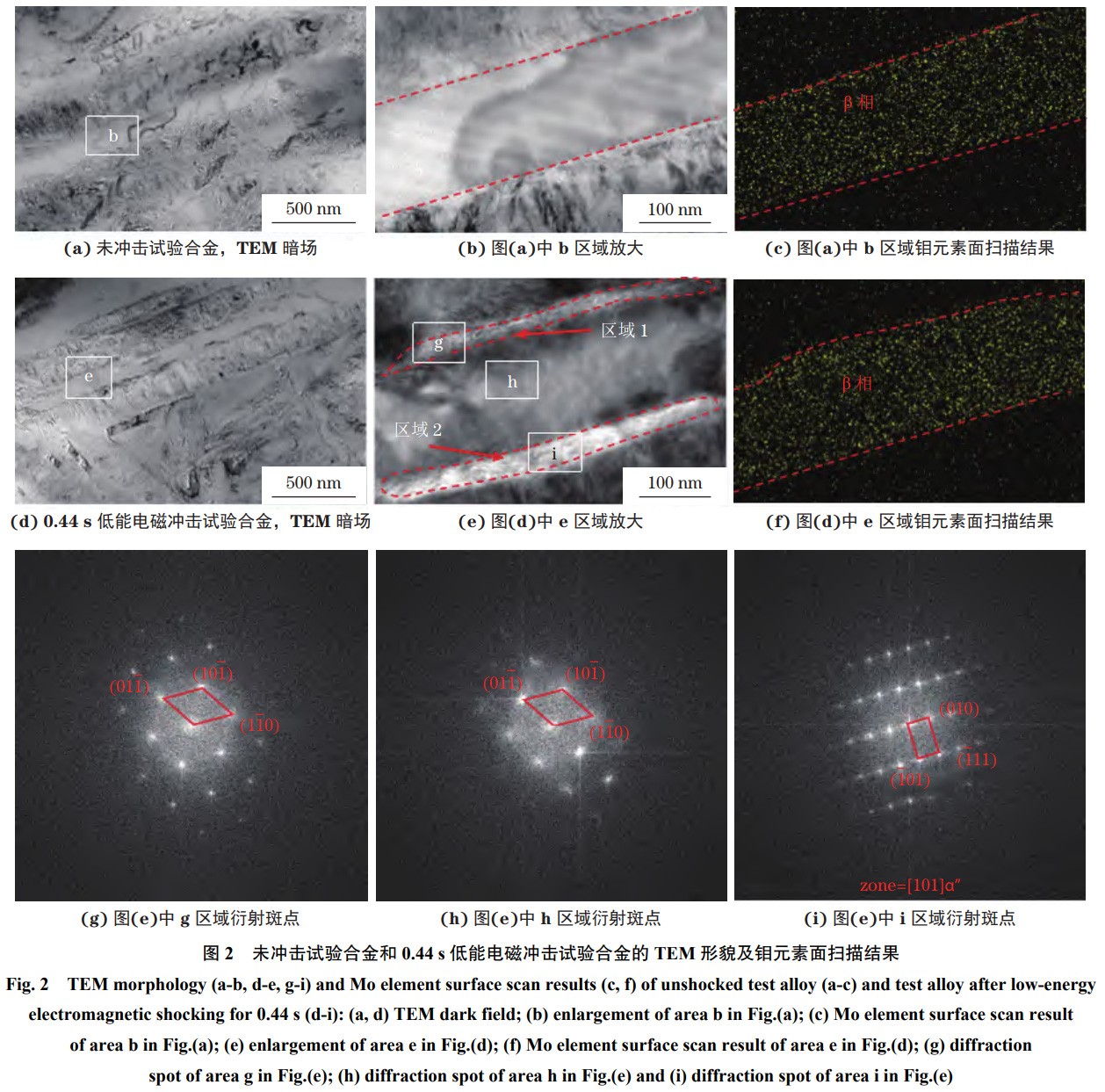

由圖2可以看出：未進(jìn)行低能電磁沖擊合金的α/β相界面呈明顯的規(guī)則線形，鉬元素分布界面平直；低能電磁沖擊0.44s后α/β相界面區(qū)域存在一定寬度的中間相層，部分（區(qū)域1）為β相層，部分（區(qū)域2）為α″相層，鉬元素分布界面波折。可知，低能電磁沖擊促使合金元素發(fā)生跨界面遷移，相界面處發(fā)生相變，從而形成中間相層。

2.2沖擊韌性

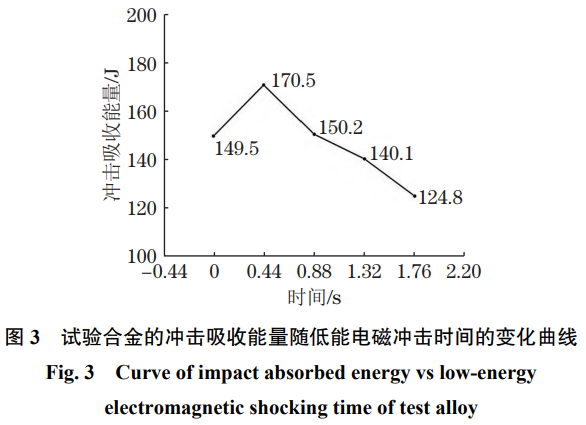

由圖3可以看出：隨著低能電磁沖擊時(shí)間的延長(zhǎng)，試驗(yàn)合金的沖擊吸收能量先增大后減小；當(dāng)?shù)湍茈姶艣_擊時(shí)間為0.44s時(shí)，沖擊吸收能量最大，與未沖擊合金相比提高約14.1％；當(dāng)?shù)湍茈姶艣_擊時(shí)間長(zhǎng)于0.88s時(shí)，沖擊吸收能量低于未沖擊合金。試驗(yàn)合金組織中的α相為密排六方結(jié)構(gòu)，變形兼容性較差，有利于強(qiáng)度的提高[13]，而β相為體心立方結(jié)構(gòu)，變形兼容性較好，對(duì)于塑性、韌性的提高更有利，能夠緩解裂紋萌生和抑制裂紋擴(kuò)展[14]。隨著低能電磁沖擊過(guò)程的進(jìn)行，試驗(yàn)合金中的β相占比先增大后減小，因此沖擊吸收能量先增大后減小。低能電磁沖擊0.44s后，α/β相界面處發(fā)生一定程度的相變，導(dǎo)致整體β相含量略微升高，從而有利于強(qiáng)度與塑性的提高[13-18]。同時(shí)，低能電磁沖擊0.44s后，試驗(yàn)合金α/β相界面處出現(xiàn)的鏈狀等軸組織有利于合金沖擊韌性的提升[16-17]。因此，0.44s低能電磁沖擊試驗(yàn)合金的沖擊韌性最好。

2.3沖擊斷口形貌

由圖4可以看出：低能電磁沖擊前后試驗(yàn)合金的沖擊斷口均由韌窩和解理面構(gòu)成；與未沖擊試驗(yàn)合金相比，低能電磁沖擊試驗(yàn)合金的韌窩更淺更密，解理面面積占比更小，說(shuō)明合金的韌性更好。綜上，合適的低能電磁沖擊處理（沖擊時(shí)間0.44s）可使TC11鈦合金β相含量有一定程度的增加，α/β相界面處產(chǎn)生中間相層以及局部球化，這種組織緩解沖擊裂紋萌生及抵抗裂紋擴(kuò)展的能力更強(qiáng)，因此沖擊斷口的解理面區(qū)域更少，韌窩分布更密集，沖擊韌性更好。

3、結(jié)論

（1）低能電磁沖擊（沖擊過(guò)程中合金表面最高溫度低于200℃）促使TC11鈦合金發(fā)生一定程度的相變，在低能電磁沖擊過(guò)程中，β相占比先增大后減小，α相致密程度先降低后升高。

（2）隨著低能電磁沖擊時(shí)間的延長(zhǎng)，試驗(yàn)合金的沖擊吸收能量先增大后減小，當(dāng)沖擊時(shí)間超過(guò)0.88s后，沖擊吸收能量低于未沖擊試驗(yàn)合金。當(dāng)?shù)湍茈姶艣_擊時(shí)間為0.44s時(shí)，沖擊吸收能量最大，為170.5J，相比于未沖擊試驗(yàn)合金提升約14.1％；沖擊韌性的提高與β相含量的增加、α/β相界面處產(chǎn)生的中間相層和局部球化有關(guān)。

參考文獻(xiàn)：

[1]闞延勇，蘇方正，徐曦榮，等. 工業(yè)用鈦及鈦合金材料的應(yīng)用現(xiàn)狀 [J]. 上海化工，2023，48（6）：58-61.

KAN Y Y，SU F Z，XU X R，et al. Application status of industrial  titanium  and  titanium  alloy  materials[J].Shanghai Chemical Industry，2023，48（6）：58-61.

[2]楊健. 鈦合金在飛機(jī)上的應(yīng)用 [J]. 航空制造技術(shù)，2006，49（11）：41-43.

YANG  J.  Application  of  titanium  alloy  in  aircraft[J].Aeronautical  Manufacturing  Technology， 2006， 49（11）：41-43.

[3]ZHU Y Y，TIAN X J，LI J，et al. Microstructure evolution and  layer  bands  of  laser  melting  deposition  Ti-6.5Al3.5Mo-1.5Zr-0.3Si titanium  alloy[J].  Journal  of  Alloys and Compounds，2014，616：468-474.

[4]HUANG S X，ZHAO Q Y，ZHAO Y Q，et al. Toughening effects of Mo  and  Nb  addition  on  impact  toughness and crack resistance of titanium alloys[J]. Journal of Materials Science & Technology，2021，79：147-164.

[5]WEN  X， WAN  M  P， HUANG  C  W， et  al.  Effect  of microstructure on tensile properties，impact toughness and fracture toughness of TC21 alloy[J]. Materials & Design，2019，180：107898.

[6]ZHOU J，LIU C，WU Y Y，et al. Evolution mechanism of grain  orientation  and  texture  distribution  of  Ti-6.5Al3.5Mo-1.5Zr-0.3Si alloy  under  electroshocking treatment[J].  Journal  of  Materials  Research  and Technology，2023，25：5693-5704.

[7]SONG  Y  L， WANG  Z  Q， YU  Y  Q， et  al.  Fatigue  life improvement  of  TC11  titanium  alloy  by  novel electroshock  treatment[J].  Materials  &  Design， 2022，221：110902.

[8]SUN Q，HUA L. Micro texture of titanium alloys excited nonlinearly  by  electromagnetic  pulse[J].  Scripta Materialia，2021，200：113828.

[9]SUN  Q， YU  Y  M， WANG  F.  A  novel  electromagnetic shock treatment to selectively modify grain boundary and improve  the  corrosion  resistance  of  aluminium  alloy[J].Materials Letters，2023，334：133703.

[9]SUN  Q， WANG  H  J， YU  S， et  al.  Reducing  stress corrosion  cracking  susceptibility  of  high-strength aluminum  alloy  and  its  fastener  by  a  novelelectromagnetic shocking treatment[J]. Journal of Alloys and Compounds，2023，960：170917.

[10]LI  Y  F， WANG  F  L， SUN  Q， et  al.  Study  on  the microstructure  and  impact  toughness  of  TC11  titanium alloy  by  a  novel  electromagnetic  shocking  treatment[J].Materials Science and Engineering：A，2023，876：145149.

[11]LI  Y  F， WANG  F  L， SUN  Q， et  al.  Study  on  the microstructure  and  impact  toughness  of  TC11  titanium alloy  by  a  novel  electromagnetic  shocking  treatment[J].Materials Science and Engineering：A，2023，876：145149.

[12]DOHERTY R D，HUGHES D A，HUMPHREYS F J， et al.  Current  issues  in  recrystallization： A  review[J].Materials Science and Engineering：A，1997，238（2）：219-274.

[13]ZHANG  X， ZHANG  J  J， YAO  Y  K， et  al.  Anomalous enhancing  effects of  electric  pulse  treatment  on  strength and  ductility  of  TC17  linear  friction  welding  joints[J].Journal  of  Materials  Science  &  Technology， 2024， 203：155-166.

[14] LEI L，ZHAO Y Q，ZHAO Q Y，et al. Impact toughness and deformation modes of Ti-6Al-4V alloy with different microstructures[J].  Materials  Science  and  Engineering：A，2021，801：140411.

[15]ZHOU Y C，XU X F，ZHAO Y，et al. Introducing ω and O'  nanodomains  in  Ti-6Al-4V： The  mechanism  of accelerating  α→β  transformation  kinetics  viaelectropulsing[J].  Journal  of  Materials  Science  &Technology，2023，162：109-117.

[16]DAVARI  N， ROSTAMI  A， ABBASI  S  M.  Effects  of annealing  temperature  and  quenching  medium  on microstructure， mechanical  properties  as  well  as  fatigue behavior  of  Ti-6Al-4V  alloy[J].  Materials  Science  and Engineering：A，2017，683：1-8.

[17]ZHANG  S  Y， LI  J  S， KOU  H  C， et  al.  Microstructure evolution  of  isothermal  holding  treatment  during  melt solidification  of  Ti-6Al-4V  alloy[J].  Transactions  of Nonferrous Metals Society of China，2015，25（4）：1091-1096.

[18]張欣雨，毛小南，王可，等. 典型 α+β 鈦合金組織對(duì)靜態(tài)和動(dòng)態(tài)性能的影響 [J]. 材料導(dǎo)報(bào)，2021，35（1）：1162-1167.

ZHANG X Y，MAO X N，WANG K，et al. The influence of microstructure  on the  static  and dynamic  properties in typical  α+β  titanium  alloy[J].  Materials  Reports， 2021，35（1）：1162-1167.

（注，原文標(biāo)題：低能電磁沖擊對(duì)TC11鈦合金顯微組織和沖擊韌性的影響）

相關(guān)鏈接
