航空發(fā)動(dòng)機(jī)被譽(yù)為 “工業(yè)皇冠上的明珠”，是一個(gè)國(guó)家先進(jìn)的基礎(chǔ)科學(xué)和工業(yè)基礎(chǔ)的體現(xiàn)。航空發(fā)動(dòng)機(jī)作為現(xiàn)代航空器的核心部件，其性能直接影響到飛機(jī)的安全性、經(jīng)濟(jì)性和環(huán)保性。渦輪葉片作為航空發(fā)動(dòng)機(jī)中最關(guān)鍵的熱端部件之一，長(zhǎng)期處于高溫、高壓和高轉(zhuǎn)速的極端工作環(huán)境中，這對(duì)其材料性能提出了極高的要求：需要具備優(yōu)異的抗熱疲勞和抗熱沖擊性能。近年來(lái)，鈦鋁合金因其高比強(qiáng)度、耐高溫和抗疲勞性能，逐漸成為低壓渦輪葉片的理想材料。然而，鈦鋁合金葉片在實(shí)際使用中仍然面臨多種失效風(fēng)險(xiǎn)，嚴(yán)重威脅著航空發(fā)動(dòng)機(jī)的可靠性和安全性。

文章旨在深入分析鈦鋁合金低壓渦輪葉片的失效機(jī)理，通過(guò)試驗(yàn)研究和理論分析相結(jié)合的方法，探討葉片失效的主要原因，并提出相應(yīng)的改進(jìn)措施。研究結(jié)果對(duì)于提高航空發(fā)動(dòng)機(jī)鈦鋁合金葉片的使用壽命、優(yōu)化航空發(fā)動(dòng)機(jī)設(shè)計(jì)具有重要意義，同時(shí)為新型航空發(fā)動(dòng)機(jī)材料的研發(fā)提供了理論依據(jù)和實(shí)踐指導(dǎo)。

1、鈦鋁合金材料特性及其在航空發(fā)動(dòng)機(jī)中的應(yīng)用

鈦鋁合金作為一種新型高溫結(jié)構(gòu)材料，具有密度低、比強(qiáng)度高、耐高溫和抗疲勞等優(yōu)異性能 [1]。與傳統(tǒng)的鎳基合金相比，鈦鋁合金的密度僅為前者的一半，卻有著相同的強(qiáng)度和穩(wěn)定性，能有效減輕航空發(fā)動(dòng)機(jī)質(zhì)量，提高推重比。這一特性使其在航空發(fā)動(dòng)機(jī)減重方面具有明顯優(yōu)勢(shì)，航空發(fā)動(dòng)機(jī)設(shè)計(jì)師的設(shè)計(jì)宗旨是為減輕每一克的質(zhì)量而奮斗，從而達(dá)到提高燃油經(jīng)濟(jì)性的目的，而鈦鋁合金材料的使用可提高約 20% 的燃油經(jīng)濟(jì)性。此外，鈦鋁合金還表現(xiàn)出良好的抗熱疲勞和抗熱沖擊性能，能夠滿足渦輪葉片在高溫、高壓和高轉(zhuǎn)速環(huán)境下的工作需求。

然而，鈦鋁合金材料也存在一些固有缺陷，如成本高、焊接困難、易氧化和低溫脆性等。特別是在低溫環(huán)境下，鈦鋁合金可能表現(xiàn)出脆性，增加葉片在啟動(dòng)和停機(jī)過(guò)程中的失效風(fēng)險(xiǎn)。盡管存在這些挑戰(zhàn)，鈦鋁合金材料在航空發(fā)動(dòng)機(jī)中的應(yīng)用前景仍然廣闊。目前，鈦鋁合金主要用于制造低壓渦輪葉片 (如圖 1 所示)，在減輕航空發(fā)動(dòng)機(jī)質(zhì)量、提高燃油效率方面發(fā)揮了重要作用。隨著材料科學(xué)、制造技術(shù)的不斷進(jìn)步，鈦鋁合金材料在航空發(fā)動(dòng)機(jī)中的應(yīng)用范圍有望進(jìn)一步擴(kuò)大。

2、低壓渦輪葉片失效模式分析

低壓渦輪葉片長(zhǎng)期在高溫燃?xì)狻⒏咚傩D(zhuǎn)、交變載荷及冷熱循環(huán)的極端工況下工作，鈦鋁合金材料與嚴(yán)苛的工作環(huán)境的耦合作用，使其易出現(xiàn)多種失效模式，且不同的失效模式可能相互誘發(fā)、加劇，甚至直接威脅低壓渦輪葉片的服役壽命與航空發(fā)動(dòng)機(jī)運(yùn)行可靠性。

結(jié)合鈦鋁合金材料特性與低壓渦輪葉片實(shí)際工況，分析其主要失效模式的原因、表現(xiàn)及解決方案，如下。

2.1 高溫氧化與腐蝕

原因：低壓渦輪葉片長(zhǎng)期暴露于高溫燃?xì)庵校佷X合金表面易快速發(fā)生氧化反應(yīng)并形成氧化層；若氧化層因熱應(yīng)力、氣流沖刷發(fā)生剝落，基體材料將直接暴露，進(jìn)而引發(fā)更劇烈的持續(xù)氧化與腐蝕。

失效表現(xiàn)：葉片表面形成氧化銹跡、腐蝕坑洞，材料因腐蝕逐漸變薄，最終導(dǎo)致結(jié)構(gòu)強(qiáng)度下降甚至開(kāi)裂 [2]。

解決方案：采用抗氧化涂層 (如熱障涂層、鋁化物涂層) 阻斷燃?xì)馀c基體接觸；改進(jìn)合金成分 (如添加 Cr 元素)，從本質(zhì)上提升材料的高溫抗氧化與抗腐蝕能力。

2.2 蠕變失效

原因：在高溫 (通常超過(guò)鈦鋁合金再結(jié)晶溫度的 0.5 倍) 與離心力、氣動(dòng)力疊加的高應(yīng)力作用下，鈦鋁合金會(huì)發(fā)生時(shí)間依賴性的緩慢塑性變形 (即蠕變)，應(yīng)力持續(xù)累積后易引發(fā)內(nèi)部微裂紋萌生與擴(kuò)展，最終導(dǎo)致斷裂。

失效表現(xiàn)：葉片出現(xiàn)永久性變形 (如葉尖伸長(zhǎng))，變形區(qū)域伴隨裂紋擴(kuò)展，嚴(yán)重時(shí)直接發(fā)生斷裂。

解決方案：優(yōu)化葉片冷卻系統(tǒng)設(shè)計(jì) (如增加內(nèi)部流道、采用氣膜冷卻)，降低葉片表面工作溫度；選用抗蠕變性能更優(yōu)的鈦鋁合金材料 (如 Ti-6Al-4V 改良型)。

2.3 疲勞失效

原因：低壓渦輪葉片在發(fā)動(dòng)機(jī)運(yùn)轉(zhuǎn)中承受離心力、氣動(dòng)力、熱應(yīng)力等周期性交變載荷，尤其在葉片根部等應(yīng)力集中區(qū)域，循環(huán)應(yīng)力易超過(guò)材料疲勞極限，誘發(fā)疲勞裂紋萌生，且裂紋隨載荷循環(huán)次數(shù)逐步擴(kuò)展。

失效表現(xiàn)：疲勞裂紋多起源于應(yīng)力集中部位 (如根部圓角、表面劃痕)，斷口常呈現(xiàn)典型疲勞條帶特征，最終裂紋貫穿葉片導(dǎo)致其斷裂 [3]。

解決方案：優(yōu)化葉片幾何設(shè)計(jì) (如增大根部圓角半徑) 以減少應(yīng)力集中；采用噴丸強(qiáng)化、激光沖擊強(qiáng)化等表面處理技術(shù)，提升材料表層殘余壓應(yīng)力與疲勞壽命。

2.4 外來(lái)物損傷

原因：發(fā)動(dòng)機(jī)進(jìn)氣系統(tǒng)吸入沙石、金屬碎片、鳥(niǎo)類等外來(lái)物，高速撞擊低壓渦輪葉片表面，瞬間沖擊力超過(guò)材料屈服強(qiáng)度，導(dǎo)致葉片表面損傷或直接萌生裂紋。

失效表現(xiàn)：葉片表面出現(xiàn)凹坑、劃痕或局部塑性變形，嚴(yán)重時(shí)損傷處直接引發(fā)裂紋，裂紋進(jìn)一步擴(kuò)展可導(dǎo)致斷裂 [4]。

解決方案：加強(qiáng)機(jī)場(chǎng)及發(fā)動(dòng)機(jī)維護(hù)作業(yè)規(guī)范，建立外來(lái)物常態(tài)化排查機(jī)制，防范外來(lái)物進(jìn)入；定期通過(guò)孔探技術(shù)、內(nèi)窺鏡檢測(cè)等手段檢查葉片表面狀態(tài)，及時(shí)處理微小損傷。

2.5 制造缺陷

原因：葉片制造過(guò)程中 (如熔鑄、鍛造、熱處理)，易產(chǎn)生氣孔、夾雜、疏松、殘余應(yīng)力等缺陷，這些缺陷相當(dāng)于 “內(nèi)部應(yīng)力源”，在外力或熱應(yīng)力作用下易成為裂紋萌生源。

失效表現(xiàn)：裂紋從缺陷處優(yōu)先擴(kuò)展，且擴(kuò)展速率顯著高于無(wú)缺陷區(qū)域，最終導(dǎo)致葉片未達(dá)設(shè)計(jì)壽命即發(fā)生斷裂。

解決方案：嚴(yán)格管控制造全流程工藝參數(shù) (如控制熔鑄真空度、優(yōu)化鍛造變形量)；采用超聲波檢測(cè)、X 射線探傷等無(wú)損檢測(cè)技術(shù)進(jìn)行質(zhì)量監(jiān)控，確保材料與葉片制造質(zhì)量。

2.6 涂層剝落

原因：低壓渦輪葉片通常涂覆熱障涂層以提升耐高溫性能，但涂層與基體材料的熱膨脹系數(shù)不匹配、界面結(jié)合力不足，或長(zhǎng)期受熱應(yīng)力循環(huán)、氣流沖刷影響，易開(kāi)裂、剝落。

失效表現(xiàn)：涂層剝落后，基體材料直接暴露于高溫燃?xì)庵校趸c腐蝕速率急劇加快，加速葉片失效。

解決方案：優(yōu)化涂層材料體系 (如采用梯度涂層) 與制備工藝 (如電子束物理氣相沉積)，提升涂層與基體的界面結(jié)合強(qiáng)度及抗熱震性能。

2.7 振動(dòng)與共振

原因：渦輪葉片在高速旋轉(zhuǎn)中易產(chǎn)生強(qiáng)迫振動(dòng)，若強(qiáng)迫振動(dòng)頻率與葉片固有頻率接近或耦合，將引發(fā)共振，導(dǎo)致振動(dòng)幅值急劇增大，加速疲勞裂紋萌生與擴(kuò)展。

失效表現(xiàn)：葉片振動(dòng)噪聲異常，共振區(qū)域易出現(xiàn)多源裂紋，最終導(dǎo)致葉片斷裂。

解決方案：通過(guò)模態(tài)仿真優(yōu)化葉片結(jié)構(gòu)設(shè)計(jì) (如調(diào)整葉型、增加阻尼筋)，避開(kāi)工況下的共振頻率；采用阻尼材料或結(jié)構(gòu)，削弱共振能量傳遞。

2.8 低溫脆性

原因：鈦鋁合金存在固有韌脆轉(zhuǎn)變特性，當(dāng)工作環(huán)境溫度低于韌脆轉(zhuǎn)變溫度 (如高空低溫環(huán)境) 時(shí)，材料塑性急劇下降、韌性顯著降低，受力后易發(fā)生脆性斷裂。

失效表現(xiàn)：葉片無(wú)明顯塑性變形即發(fā)生斷裂，斷口平整且無(wú)典型塑性變形痕跡。

解決方案：針對(duì)低溫工作場(chǎng)景 (如高空啟動(dòng))，優(yōu)化發(fā)動(dòng)機(jī)啟動(dòng)規(guī)程，控制轉(zhuǎn)子轉(zhuǎn)速攀升速率，減少低溫下瞬時(shí)沖擊應(yīng)力；選用低溫韌性更優(yōu)的鈦鋁合金牌號(hào) (如 Ti-5Al-2.5Sn)，從材料層面改善低溫抗脆斷能力；定期孔探檢查葉片。

下面就某型航空發(fā)動(dòng)機(jī)維護(hù)手冊(cè)中的一條 CAUTION 來(lái)解讀一下低溫脆性可能造成的葉片失效：The last low pressure turbine stage blades are made with Ti-Al, a material which is very light but brittle at room temperature. Do not hit the last stage LPT blades with a tool; do not try to turn the low pressure rotor by touching the last stage LPT blades with hands or damage may occur to the blades.

鈦鋁合金在室溫下非常脆，不能受到工具等異物的撞擊，或是用手轉(zhuǎn)動(dòng)最后一級(jí)低壓渦輪葉片來(lái)轉(zhuǎn)動(dòng)低壓轉(zhuǎn)子，這樣很容易讓最后一級(jí)渦輪葉片受到損傷或者斷裂。

如果某型航空發(fā)動(dòng)機(jī)的低壓轉(zhuǎn)子轉(zhuǎn)速過(guò)快，例如達(dá)到 10000 r/min，在地面啟動(dòng)低壓轉(zhuǎn)子的一瞬間，低壓渦輪轉(zhuǎn)子葉片受到的力會(huì)非常大，就容易造成鈦鋁合金渦輪葉片斷裂失效。

3、試驗(yàn)研究與分析

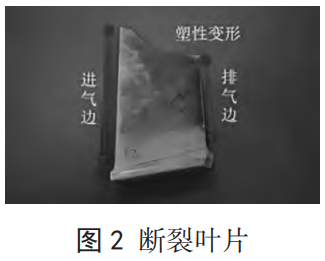

為深入理解鈦鋁合金葉片的失效機(jī)理，文章采用了多種方法對(duì)斷裂葉片 (如圖 2 所示) 進(jìn)行分析。宏觀觀察顯示，葉片斷口呈脆性斷裂特性，這與鈦鋁合金的低溫脆性斷裂特征相符。

對(duì)斷裂葉片進(jìn)行化學(xué)成分分析，葉片的化學(xué)成分結(jié)果 (如表 1 所示) 表明，葉片材料符合鈦鋁合金的典型成分特征，排除了材料成分異常導(dǎo)致失效的可能性。

表 1 葉片的化學(xué)成分分析結(jié)果

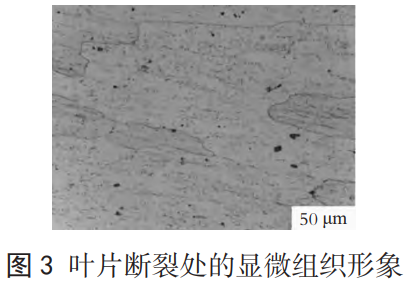

金相試驗(yàn)進(jìn)一步揭示了葉片斷裂處的微觀組織特征。使用 50 μm 金相顯微鏡對(duì)斷裂處顯微組織形象 (如圖 3 所示) 進(jìn)行細(xì)致觀測(cè)，發(fā)現(xiàn)斷裂區(qū)域存在明顯的晶粒變形和微裂紋，表明材料在失效前經(jīng)歷了顯著的塑性變形和應(yīng)力集中。結(jié)合葉片振動(dòng)模態(tài)分析，研究人員發(fā)現(xiàn)斷裂區(qū)域與葉片的高應(yīng)力區(qū)域高度吻合，進(jìn)一步證實(shí)了疲勞失效在葉片斷裂過(guò)程中的重要作用。

4、改進(jìn)措施與建議

為提高鈦鋁合金低壓渦輪葉片的使用壽命和可靠性，文章提出了一系列改進(jìn)措施。在材料方面，建議開(kāi)發(fā)更高性能的鈦鋁合金，提高其抗蠕變和抗疲勞性能。設(shè)計(jì)優(yōu)化方面，應(yīng)著重改進(jìn)葉片幾何形狀，減少應(yīng)力集中，同時(shí)優(yōu)化冷卻系統(tǒng)以降低葉片工作溫度。制造工藝方面，需要嚴(yán)格控制生產(chǎn)過(guò)程，采用先進(jìn)的檢測(cè)技術(shù)如超聲波檢測(cè)，確保材料質(zhì)量。為提升葉片的可靠性和壽命，以下是一些改進(jìn)措施和建議。

4.1 材料優(yōu)化

4.1.1 改進(jìn)合金成分

通過(guò)調(diào)整鈦鋁合金中鋁、鈮、鉬等元素的含量，提高材料的高溫強(qiáng)度、抗蠕變性能和抗氧化能力。添加稀土元素 (如 Y、La) 以細(xì)化晶粒，提升材料的韌性和抗疲勞性能。

4.1.2 開(kāi)發(fā)新型合金

研究新型鈦鋁合金 (如 Ti?AlNb 基合金)，進(jìn)一步提高高溫性能和抗腐蝕能力。采用納米復(fù)合材料，增強(qiáng)材料的力學(xué)性能和抗疲勞性能。

4.2 制造工藝改進(jìn)

4.2.1 精密鑄造技術(shù)

采用定向凝固或單晶鑄造技術(shù)，減少晶界缺陷，提高葉片的抗蠕變和抗疲勞性能。優(yōu)化鑄造工藝參數(shù)，減少氣孔、夾雜等缺陷。

4.2.2 粉末冶金技術(shù)

使用粉末冶金工藝制備鈦鋁合金，獲得更均勻的組織結(jié)構(gòu)，提高材料的強(qiáng)度和韌性。

4.2.3 增材制造 (3D 打印)

采用激光選區(qū)熔化或電子束熔化技術(shù)，實(shí)現(xiàn)復(fù)雜葉片的精密制造，減少應(yīng)力集中區(qū)域。

4.3 表面處理與涂層技術(shù)

4.3.1 表面強(qiáng)化處理

采用噴丸強(qiáng)化、激光沖擊強(qiáng)化等技術(shù)，在葉片表面引入壓應(yīng)力，提高抗疲勞性能 [5]。通過(guò)表面滲鋁、滲鉻等化學(xué)熱處理，提高抗氧化和抗腐蝕能力。

4.3.2 抗氧化涂層

在葉片表面涂覆抗氧化涂層 (如鋁化物涂層)，提高高溫抗氧化性能。采用熱障涂層，降低葉片表面溫度，延長(zhǎng)使用壽命。

4.3.3 耐磨涂層

在葉片前緣和易磨損部位涂覆耐磨涂層 (如 TiN、CrN 涂層)，減少機(jī)械損傷。

4.4 設(shè)計(jì)優(yōu)化

4.4.1 優(yōu)化幾何設(shè)計(jì)

通過(guò)有限元分析和計(jì)算流體力學(xué)模擬，優(yōu)化葉片幾何形狀，減少應(yīng)力集中區(qū)域。采用空心葉片設(shè)計(jì)，降低質(zhì)量并改善冷卻效果。

4.4.2 冷卻結(jié)構(gòu)設(shè)計(jì)

設(shè)計(jì)高效的內(nèi)部冷卻通道，降低葉片工作溫度，減小蠕變和熱疲勞風(fēng)險(xiǎn)。采用氣膜冷卻技術(shù)，在葉片表面形成冷卻氣膜，提高耐高溫性能。

4.4.3 振動(dòng)控制設(shè)計(jì)

優(yōu)化葉片安裝結(jié)構(gòu)，避免共振現(xiàn)象。采用阻尼材料或結(jié)構(gòu)，減少振動(dòng)對(duì)葉片的損傷。

4.5 檢測(cè)與維護(hù)

4.5.1 無(wú)損檢測(cè)技術(shù)

采用超聲波檢測(cè)、X 射線檢測(cè)和渦流檢測(cè)等技術(shù)，定期檢查葉片的內(nèi)部缺陷和表面損傷。利用紅外熱成像技術(shù)，監(jiān)測(cè)葉片的工作溫度分布，及時(shí)發(fā)現(xiàn)異常。

4.5.2 定期維護(hù)與修復(fù)

定期孔探檢查葉片的表面涂層狀態(tài)，及時(shí)修復(fù)或更換損壞的涂層。制定嚴(yán)格的操作規(guī)范，在進(jìn)行低壓轉(zhuǎn)子孔探時(shí)，機(jī)務(wù)人員不要用手轉(zhuǎn)動(dòng)鈦鋁合金的渦輪葉片以及對(duì)葉片施加過(guò)大應(yīng)力。

4.5.3 監(jiān)控檢測(cè)系統(tǒng)

在發(fā)動(dòng)機(jī)集成健康檢測(cè)系統(tǒng)，實(shí)時(shí)檢測(cè)葉片的振動(dòng)、溫度和應(yīng)力狀態(tài)，提前預(yù)警潛在失效。

4.6 環(huán)境適應(yīng)性改進(jìn)

4.6.1 抗腐蝕設(shè)計(jì)

在腐蝕性環(huán)境中，采用耐腐蝕涂層或表面處理技術(shù)，提高葉片的抗腐蝕能力。

4.6.2 抗熱沖擊設(shè)計(jì)

通過(guò)優(yōu)化冷卻系統(tǒng)和材料選擇，提高葉片的抗熱沖擊性能。采用梯度材料設(shè)計(jì)，使葉片在不同溫度區(qū)域具有更好的適應(yīng)性。

4.7 試驗(yàn)驗(yàn)證與仿真

4.7.1 加速壽命試驗(yàn)

在模擬工況下進(jìn)行加速壽命試驗(yàn)，評(píng)估葉片的抗疲勞、抗蠕變和抗腐蝕性能。通過(guò)試驗(yàn)數(shù)據(jù)優(yōu)化設(shè)計(jì)和材料選擇。

4.7.2 多物理場(chǎng)仿真

利用多物理場(chǎng)耦合仿真技術(shù)，模擬葉片在高溫、高壓、振動(dòng)等復(fù)雜工況下的行為，優(yōu)化設(shè)計(jì)參數(shù)。

通過(guò)這些綜合措施，有望顯著提高鈦鋁合金低壓渦輪葉片的性能和使用壽命，為航空發(fā)動(dòng)機(jī)的可靠性和安全性提供有力保障。

5、結(jié)論

文章通過(guò)對(duì)航空發(fā)動(dòng)機(jī)鈦鋁合金低壓渦輪葉片進(jìn)行失效分析，揭示了其主要失效模式和機(jī)理。研究表明，鈦鋁合金葉片的失效通常由高溫氧化、蠕變、疲勞、外來(lái)物損傷以及低溫脆性等多種因素共同作用引起。針對(duì)這些問(wèn)題，提出了從材料、設(shè)計(jì)、制造和維護(hù)等多方面入手的綜合改進(jìn)措施。研究結(jié)果對(duì)于提高鈦鋁合金葉片的使用壽命、優(yōu)化航空發(fā)動(dòng)機(jī)設(shè)計(jì)具有重要意義。未來(lái)研究應(yīng)繼續(xù)關(guān)注新型鈦鋁合金材料的開(kāi)發(fā)和應(yīng)用，同時(shí)探索更先進(jìn)的制造和檢測(cè)技術(shù)，以進(jìn)一步提高航空發(fā)動(dòng)機(jī)的性能和可靠性。

參考文獻(xiàn)

[1] 吳小光。鈦合金在 V2500 發(fā)動(dòng)機(jī)中的應(yīng)用 [J]. 科技資訊，2021 (8):46-49.

[2] 高濤。航空發(fā)動(dòng)機(jī)用鈦合金高周 / 超高周疲勞性能及損傷機(jī)理研究 [D]. 西安：西北工業(yè)大學(xué)，2021:125-126.

[3] 王金龍，高斯博，楊宇星，等。航空發(fā)動(dòng)機(jī)用鈦合金 TC17 疲勞失效研究 [J]. 哈爾濱工程大學(xué)學(xué)報(bào)，2021 (8):1203-1208.[4] Li C W, Miao Z, Yang B Y, et al. Study on foreign object damage law of titanium alloy blade of an aero-engine impacted by sandstone[J]. Strength of Materials, 2022(2):54.

[5] 田凱，帥仕祥，羅學(xué)昆，等。激光沖擊 / 機(jī)械噴丸復(fù)合強(qiáng)化對(duì) TC4 鈦合金外物損傷疲勞性能的影響 [J]. 航空材料學(xué)報(bào)，2023 (4):94-101.

（注，原文標(biāo)題：航空發(fā)動(dòng)機(jī)鈦鋁合金低壓渦輪葉片失效分析）

相關(guān)鏈接
