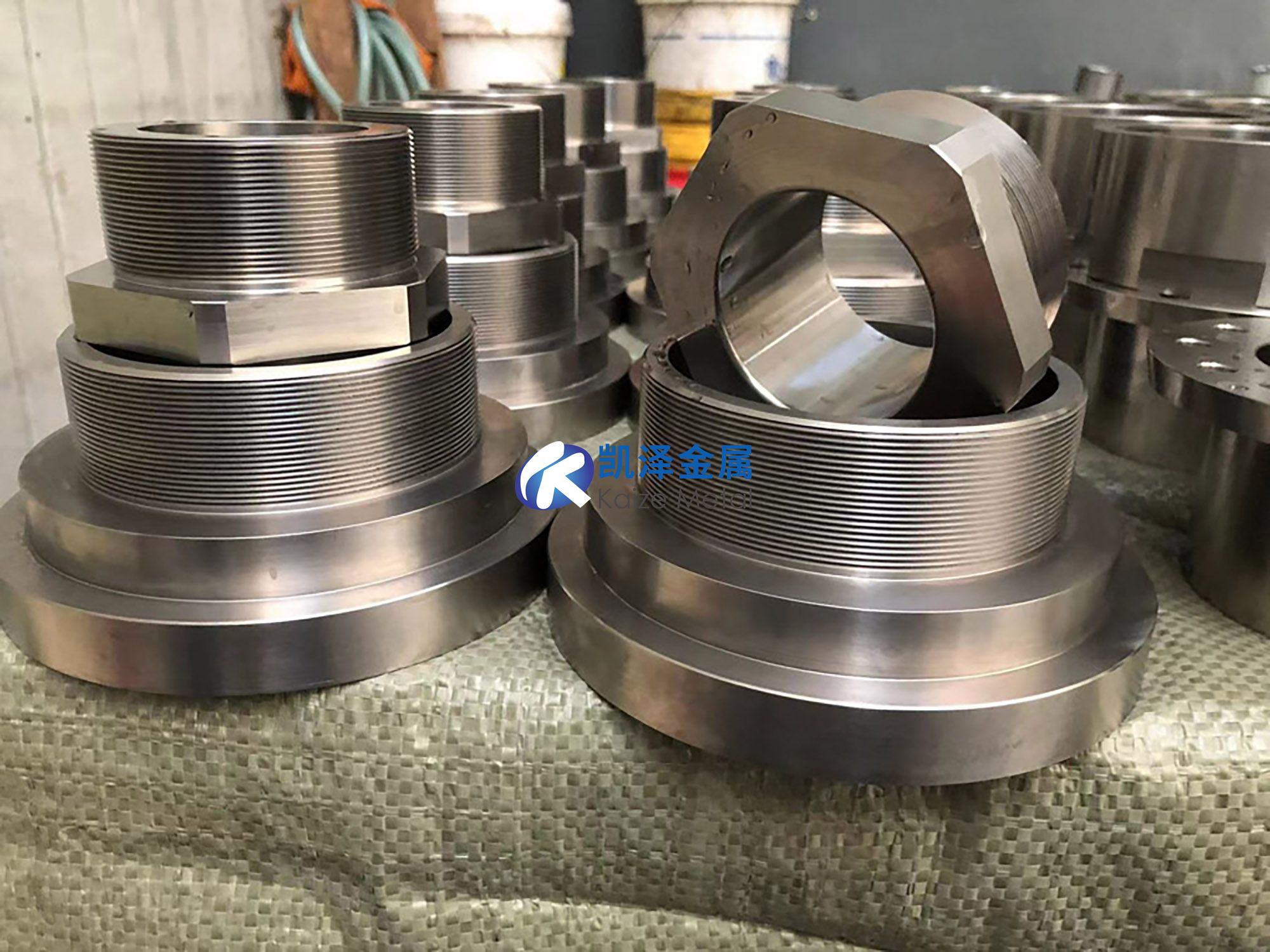

能源電力用鈦異形件，特指用于發電、輸電及相關能源轉換過程中，具有復雜、非標準化幾何形狀的鈦合金關鍵部件。它們不僅是簡單的金屬零件，更是保障現代電力系統邁向更高參數、更高效率、更高可靠性及更長壽命的核心物質載體。鈦異形件通過其獨特的材料優勢，正在深刻地改變著核電、火電、可再生能源等多個電力子領域的關鍵裝備設計與性能極限。
一、定義與核心價值
鈦異形件通常指無法通過簡單圓管、棒材等標準型材直接加工獲得，需要專門成形工藝制造的復雜結構件。在能源電力領域，其核心價值在于通過鈦合金的輕量化、耐腐蝕、高強度及良好的高溫性能，解決傳統材料（如碳鋼、不銹鋼、銅合金）在極端工況下的瓶頸問題，例如：
核電：抵御海水長期沖刷腐蝕，保障核安全屏障完整性。
火電：承受超高參數（如630℃/35.5MPa）蒸汽下的離心力與蠕變，提升機組效率。
可再生能源與化工：在復雜的電化學、熱化學耦合環境中保持穩定，延長設備大修周期。
二、主要材質、性能特點與執行標準
能源電力領域?qū)︹伈牡囊蠹婢咄ㄓ眯耘c特殊性，形成了一套針對性的選材體系。
1. 主要材質與性能特點
| 材質類別 | 典型牌號 | 核心性能特點 | 在能源電力中的典型應用場景 |
| 工業純鈦 | TA1, TA2 (Gr1, Gr2) | 優異的成型性、焊接性和全面的耐腐蝕性，尤其是耐海水、氯離子腐蝕。強度適中，成本相對較低。 | 核電海水冷卻系統（板式換熱器板片、管道）、濱海電站凝汽器換熱管、化工相關電力場景的腐蝕性介質處理設備。 |
| 中強耐熱鈦合金 | TC4 (Ti-6Al-4V, Gr5) | 卓越的比強度（強度/密度比），良好的抗疲勞和高溫性能（長期工作溫度約400℃），綜合性能均衡。 | 火電超超臨界汽輪機末級長葉片、壓氣機葉片、結構支撐件。其輕量化特性可顯著降低葉片離心力，允許設計更長葉片以提高效率。 |
| 專用高性能合金 | Ti31, Ti70等 | 針對海洋環境優化的近α型合金，在保持TA2良好耐蝕性基礎上，提升了強度和耐熱性。 | 海洋平臺電力模塊、深海能源裝備的耐壓與耐蝕結構件。 |
| （新興）增材制造專用鈦合金粉末 | 定制化成分（如Ti-6Al-4V等） | 通過增材制造（3D打印）工藝，實現傳統工藝無法制造的極端復雜內流道、拓?fù)鋬?yōu)化輕質結構，組織性能可控。 | 高效緊湊式換熱器（如印刷電路板式換熱器）流道單元、渦輪葉片內部冷卻通道、異形修復件。 |
2. 執行標準體系
能源電力用鈦異形件的生產遵循多層次標準，其要求往往高于通用工業標準。
基礎材料標準：如 《GB/T 2965-2023 鈦及鈦合金棒材》 ，規定了原材料的化學成分、力學性能等基礎要求。針對異形管材，國家標準《鈦及鈦合金方形和矩形管材》正在制定中，以規范其特殊外形尺寸與性能的判定。
行業專用規范：
核電：最為嚴苛，需滿足核安全法規和核級質保體系要求。材料需通過中國核能行業協會等機構的成果鑒定和長期性能評估。
電力裝備：需符合重型機械（如汽輪機）、壓力容器等特定行業的設計制造規范。
企業及技術協議：針對具體重大工程項目（如“華龍一號”核電項目、630℃超超臨界示范項目），往往有更為嚴格的技術協議，對材料的純凈度、均勻性、無損檢測等級等有特殊規定。
三、加工工藝、關鍵技術及加工流程
能源電力鈦異形件制造的核心挑戰在于復雜幾何成形與高性能組織控制的統一，尤其是對薄壁、大尺寸、深腔等易變形結構的精密加工。
1. 核心加工工藝
精密塑性成形：包括鍛造（用于葉輪、閥體等承力件毛坯）、擠壓（用于特定截面型材）和超塑成形/擴散連接（用于復雜空腔結構）。東方汽輪機在制造630℃超超臨界機組鈦合金葉片時，便運用了精密鍛造與特種成型工藝。
特種焊接與連接：是制造大型異形結構（如核電換熱器）的關鍵。由于鈦高溫下易氧化，需采用高純度惰性氣體（如氬氣）保護焊（TIG、激光焊）。俄羅斯為核電站生產海水冷卻鈦管道系統時，甚至采用了密封手套箱內焊接，以創造絕對無氧環境。
增材制造：以激光/電子束選區熔化為代表，正在成為制造傳統“不可加工”異形件（如帶隨形冷卻流道的部件）的革命性技術。該技術可實現材料利用率最大化，并允許設計功能優先的拓?fù)鋬?yōu)化結構。
超精密機械加工：是獲得最終尺寸和表面完整性的最后工序。針對鈦合金導熱性差、彈性模量低導致的加工易變形、刀具磨損快等問題，需要專門的工藝控制。
2. 關鍵技術突破
加工變形控制技術：針對鈦合金異形薄壁件，系統化的解決方案包括：采用柔性液壓夾具與仿形軟爪以均勻分散裝夾應力；優化切削路徑與參數（如對稱加工、小切深高進給）；粗加工后引入振動時效處理消除殘余應力；甚至在數控系統中植入變形補償算法進行動態調整。通過此類綜合控制，可將變形量穩定控制在0.05mm/m以內。
組織性能調控技術：通過建立“成分-工藝-組織-性能”模型，精確控制從熔煉、熱加工到熱處理的全程，以獲得目標性能。例如，金天鈦金通過此模型成功研制出滿足核電要求的寬幅極薄鈦帶卷。增材制造技術則可實現梯度微觀結構的主動設計與一次成型，使零件不同部位具備差異化的性能。
表面完整性保障技術：包括雙材質復合噴丸強化以提高疲勞強度、電解拋光以降低流阻和腐蝕傾向等，對在腐蝕、沖刷或交變載荷下工作的部件至關重要。
3. 典型加工流程
以核電壓水堆板式換熱器的異形波紋板片為例：
鈦帶卷軋制 → 板片落料與預處理 → （關鍵）超大型精密模具沖壓/液壓成形（形成復雜波紋流道） → 切邊與整形 → 表面處理（酸洗、鈍化） → 無損檢測（滲透、超聲） → 精密清洗與包裝
四、具體應用領域分析
鈦異形件已深度融入能源電力產業鏈的關鍵環節。
| 應用領域 | 典型部件 | 材質選擇 | 核心價值與實證案例 |
| 核電 | 板式換熱器板片、海水冷卻系統管道、泵閥過流部件。 | 工業純鈦（TA2）為主。 | 耐海水腐蝕，保障長達60年的電站壽期。湖南湘投金天鈦金公司是國內唯一批量供貨三大核電集團的鈦帶卷企業，其產品用于“華龍一號”等項目，打破了國外壟斷。俄羅斯OMK公司也為印度核電站提供了鈦合金管道系統。 |
| 火電 | 超（超）臨界汽輪機末級長葉片、高中壓轉子部件、高效緊湊式換熱器。 | TC4等高強度鈦合金。 | 高比強度實現輕量化，允許使用更長葉片提升效率；良好的高溫性能。東方汽輪機在世界首臺套630℃超超臨界機組中，放棄傳統鋼材改用鈦合金葉片，以對抗巨大離心力，創下國內全轉速汽輪機葉片長度紀錄。 |
| 可再生能源 | 海上風電塔筒法蘭、緊固件、海水淡化高壓泵殼體、光熱發電熔鹽換熱器。 | TA2, TC4, 耐海水鈦合金。 | 輕量化降低塔頭重量；全面耐海洋環境腐蝕，減少維護。 |
| 石油、天然氣與化工相關電力場景 | 海上平臺電站的海水冷卻系統、煙氣余熱回收裝置（GGH）換熱元件、化工流程中自備電站的耐腐蝕凝汽器。 | TA2, TA10（抗縫隙腐蝕）。 | 在含Cl?、H?S、CO?等高腐蝕性介質環境中，壽命遠超不銹鋼，保障附屬電力系統連續穩定運行，其原理與石油工業用鈦合金連續管應對苛刻腐蝕環境一致。 |
| 電力設備與儲能 | 大型變壓器冷卻系統、燃料電池雙極板、先進儲能系統的換熱單元。 | 純鈦、鈦涂層或鈦復合材料。 | 利用無磁性、耐腐蝕、與氫兼容等特性，提升設備可靠性或作為新興能量轉換裝置的核心部件。 |
五、與其他領域用鈦異形件的對比
鈦異形件在不同領域扮演的角色和面臨的挑戰差異顯著，下表通過具體案例進行詳細對比。
| 對比領域 | 主要應用場景與典型案例 | 核心性能需求 | 材料與工藝特點 | 與能源電力領域的核心差異 |
| 航空航天 | 飛機發動機風扇葉片、機身承力框架、航天器燃料貯箱。 | 極致的比強度與抗疲勞性能、高可靠性、寬溫域適應性。 | 以TC4、TC11等中高強度合金為主。廣泛采用等溫鍛、超塑成形、增材制造等精密成形技術。 | 性能追求的優先級不同：航空航天將“減重”和“力學性能”置于絕對首位；能源電力則在力學性能之外，將長期耐環境腐蝕（水、汽、介質） 和經濟性置于同等重要地位。 |
| 石油化工 | 精對苯二甲酸（PTA）氧化反應器攪拌槳、大型塔器內構件、特種閥門閥芯。 | 耐受特定強化學介質（如醋酸、溴離子）的全面腐蝕與局部腐蝕。 | 大量使用工業純鈦及鈀/鎳合金（TA9/TA10） 以防止縫隙腐蝕。注重大型復雜結構的焊接技術。 | 服役介質環境不同：石化環境是成分明確的強化學腐蝕；能源電力（除化工電力場景外）更多面對高溫高壓水/蒸汽/煙氣的物理化學腐蝕及海水電化學腐蝕。 |
| 海洋工程 | 深海潛水器耐壓球殼、船舶螺旋槳、海洋平臺系泊部件。 | 全面的耐海水腐蝕/空蝕、高比強度、抗海洋生物附著。 | 選用Ti31、Ti70等專用耐海水合金。注重大規格鍛件制備和動態載荷下的疲勞與腐蝕防護。 | 環境載荷側重點不同：海洋工程更強調動態力學載荷（風浪流沖擊）與腐蝕的耦合；固定式能源電力裝備更強調長期靜態/穩態載荷下的腐蝕與蠕變。 |
| 生物醫學 | 人工髖/膝關節臼杯、顱骨修復體、脊柱融合器。 | 絕對的生物相容性、無毒性離子釋放、彈性模量與骨骼匹配以防應力屏蔽。 | TC4 ELI（超低間隙元素） 等醫用級合金。追求多孔結構制造以促進骨長入，表面進行生物活化處理。 | 根本性差異：生物醫學追求材料與生命組織的生物性整合；能源電力追求材料與工業環境的物理化學性隔絕（即鈍化保護）。 |
| 新能源（氫能等） | 燃料電池金屬雙極板、高壓氫氣儲罐內膽、電解水制氫電極。 | 耐氫脆、在酸性/堿性PEM環境中穩定、高導電性。 | 純鈦或鈦涂層，針對氫環境開發抗氫脆合金。表面改性技術（涂層）是關鍵。 | 面臨新的失效機制：氫脆是新能源領域特有的嚴峻挑戰，傳統能源電力對此關注較少。 |
| 高端機械制造 | 半導體制造設備晶圓搬運臂、真空腔室、精密儀器框架。 | 超高潔凈度、無磁性、低氣體滲透與放氣率、極佳的熱穩定性與尺寸穩定性。 | 以高純TA2為主，需進行鏡面電解拋光。加工和裝配環境潔凈度控制至關重要。 | 對材料物理“純度”要求不同：高端機械制造要求材料自身極少釋放粒子或氣體，避免污染超凈環境；能源電力更關注材料對外部介質侵蝕的抵抗能力。 |
| 汽車工業 | 高性能賽車連桿、排氣系統、豪華車裝飾件。 | 輕量化以提升動力與能效、耐高溫尾氣腐蝕、美觀。 | 主要使用TC4，正開發低成本β鈦合金。追求適于大規模生產的近凈成形工藝（如精密鑄造、熱沖壓）。 | 成本敏感度天壤之別：汽車工業是成本極度敏感的大規模民用行業；能源電力（尤其核電、超超臨界火電）屬于高性能、長壽命的重大裝備，對性價比的考量周期更長，初期成本承受力更高。 |
| 建筑、制冷、冶金、礦山等 | 建筑屋面與幕墻、海水淡化裝置、電解工業電極、礦用高壓釜內襯。 | 利用耐蝕性延長結構壽命、利用輕量化實現獨特建筑設計。 | 以工業純鈦和低合金化鈦材為主，成本是普及的核心制約。多為板材、型材的簡單成形與焊接。 | 性能要求與復雜度層級不同：這些領域多為靜態、非承重或輕載應用，對材料的力學性能和制造精度的要求遠低于能源電力中的核心異形件。 |
六、未來發展新領域與方向
材料體系深度功能化與定制化：
耐更高參數合金：研發適用于650-700℃ 乃至更高溫度等級超超臨界火電、先進核電系統的新型鈦合金，挑戰鎳基合金的傳統領域。
多功能復合鈦材：發展鈦/鋼、鈦/銅等復合板/管，在接觸介質側利用鈦的耐蝕性，在承壓側利用低成本材料的強度，大幅降低綜合成本。開發具有自感知（如嵌入光纖傳感器）能力的智能鈦部件。
制造范式向數字化與增材化全面演進：
增材制造的規模化應用：隨著粉末成本降低和效率提升，增材制造將從原型、修復走向關鍵部件（如超高效異形換熱器、渦輪葉片）的直接制造。它將實現設計自由，制造出傳統方法無法企及的復雜內流道和點陣輕質結構，材料利用率可超過85%。
全流程數字孿生：構建從材料設計、工藝仿真、智能制造到服役預測的全鏈路數字模型，實現鈦異形件“設計-制造-服役”的一體化精準調控與零缺陷生產。
應用場景向綠色能源系統深度拓展：
新型電力系統關鍵裝備：在大規模儲能（如液流電池電極板、儲氫容器）、碳捕集與封存（CCUS） 的高壓耐蝕管路、海上風電制氫一體化裝備等領域，鈦異形件將發揮不可替代的作用。例如，為高載能鈦材料生產配套的綠色風電項目已開始實踐，體現了鈦與新能源的深度耦合。
極端環境能源開發：為深海油氣發電平臺、地?zé)岚l(fā)電（耐高溫鹵水腐蝕）等極端環境下的能源裝備提供終極材料解決方案。
氫能全鏈條：從電解槽、儲運裝備到燃料電池，鈦因其優異的抗氫脆性能（相較于某些鋼材）和耐蝕性，將成為氫能經濟的核心候選材料之一。
總而言之，能源電力用鈦異形件正從“可選”的耐蝕材料，轉變?yōu)閷?shí)現能源技術革命“必須”的關鍵使能材料。其發展將緊密圍繞全球能源低碳化、高效化、去碳化的宏偉目標，通過持續的材料創新與制造革命，為構建安全、高效、清潔的現代能源體系提供堅實的物質基礎。
