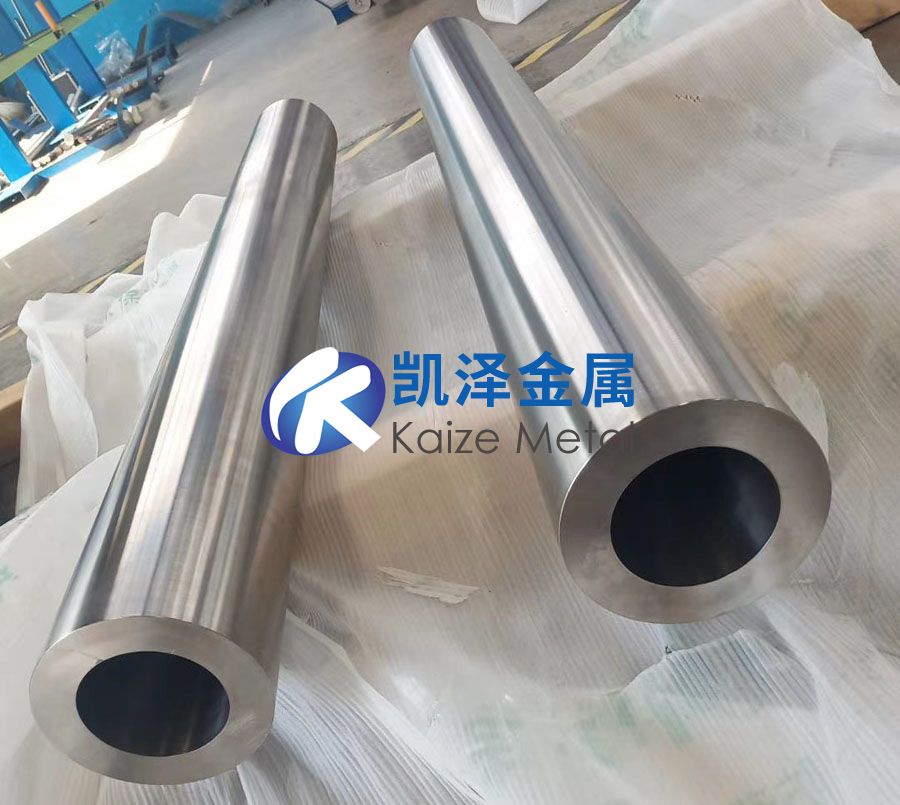

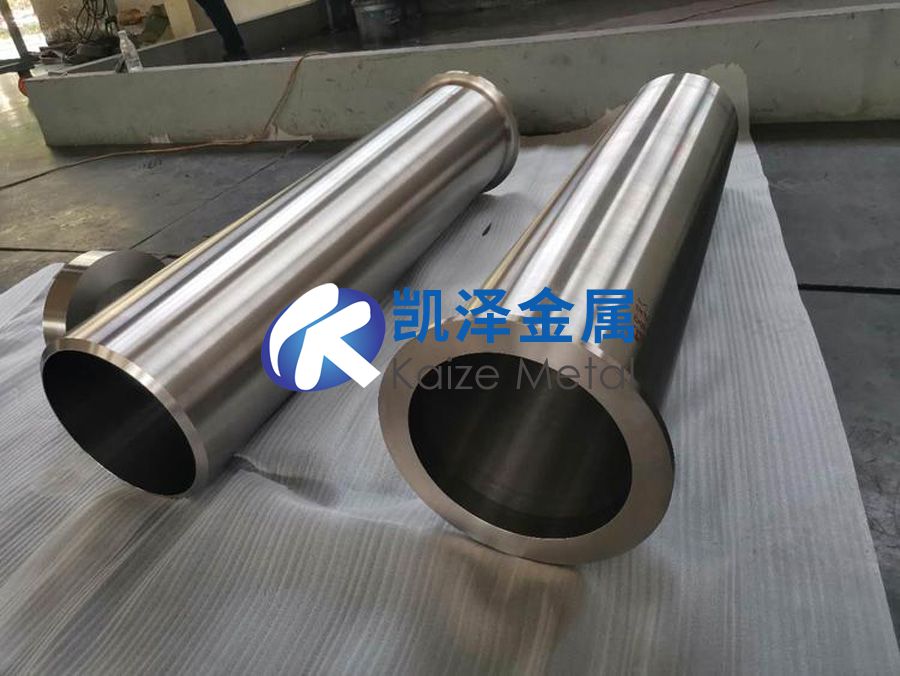

一、高溫高壓環境用鈦管的定義與核心特性
| 分類 | 詳細描述 |
| 定義 | 以鈦或鈦合金制成的管材，專用于溫度≥300℃、壓力≥10MPa的極端工況，如化工反應器、地?zé)峁艿馈⒊R界發電系統等 |
| 材質類型 | - 工業純鈦：Gr2（通用耐蝕）、Gr4（高強度） |
| - 鈦合金：Ti-6242S（耐高溫蠕變）、Ti-1100（航空級高溫合金）、Ti-5Al-2.5Sn（耐熱疲勞） |
| 性能特點 | ① 高溫強度保持（500℃下強度≥400MPa） |
| ② 抗蠕變（500℃/100h蠕變變形≤0.2%） |
| ③ 抗氧化（氧化增重＜1mg/cm2 @600℃/100h） |
| ④ 耐高壓（爆破壓力≥100MPa） |
| 執行標準 | - 國際：ASTM B338（鈦管材）、ASME SB338（壓力設備規范） |
| - 國內：GB/T 3624（鈦及鈦合金管） |
| - 行業：NACE MR0103（抗硫化物應力腐蝕） |
二、鈦管關鍵性能參數對比（與其他高溫材料）
| 性能指標 | 鈦管（Ti-6242S） | Inconel 625管 | 316H不銹鋼管 | 哈氏合金C-276管 |
| 最高工作溫度 (°C) | 600（長期） | 980 | 800 | 1093 |
| 抗拉強度 @500℃ (MPa) | 420 | 550 | 250 | 380 |
| 蠕變極限（500℃/100h, MPa） | 200 | 300 | 80 | 220 |
| 耐10% HCl腐蝕速率 (mm/a) | 0.05 | 0.3 | 1.2（穿孔） | 0.5 |
| 成本系數（以鈦為1） | 1 | 4.5 | 0.3 | 3.0 |
三、鈦管制造工藝與關鍵技術
| 工藝環節 | 關鍵技術 | 效果/指標 |
| 熱擠壓成型 | 玻璃潤滑熱擠壓（溫度950-1100℃，擠壓比10:1） | 壁厚公差±5%，晶粒度≤ASTM 7級 |
| 冷軋精整 | 三輥冷軋管機（減壁量30-50%） | 表面粗糙度Ra≤0.4μm，尺寸精度IT9級 |
| 熱處理 | 雙重退火（950℃×1h空冷 + 700℃×2h空冷） | 抗拉強度≥800MPa，延伸率≥15% |
| 表面強化 | 微弧氧化（電壓450V，電解液含硅酸鹽+磷酸鹽） | 生成50-80μm陶瓷層，耐沖蝕壽命延長8倍 |
| 無損檢測 | 渦流探傷+超聲波測厚（精度±0.05mm） | 缺陷檢出率≥99.9%，符合ASME V標準 |
四、典型應用場景與技術規格
| 應用領域 | 功能需求 | 技術規格 | 推薦材質與規格 |
| 化工反應器 | 耐98%硫酸（300℃/15MPa） | 腐蝕速率≤0.01mm/a，設計壽命20年 | Ti-0.2Pd合金管（Φ89×8mm） |
| 地?zé)岚l(fā)電 | 耐高溫鹵水（250℃/Cl? 20%） | 抗應力腐蝕閾值≥200MPa | Ti-6242S無縫管（Φ114×10mm） |
| 超臨界鍋爐 | 650℃/25MPa蒸汽輸送 | 蠕變斷裂壽命＞10萬小時 | Ti-1100精密管（Φ60×5mm） |
| 油氣井管 | 抗H?S+CO?腐蝕（分壓＞0.1MPa） | 硫化物應力腐蝕合格（NACE TM0177） | Ti-3Al-2.5V加厚管（Φ73×9mm） |
| 核電站 | 一回路高溫水（300℃/16MPa） | 中子吸收截面低（＜2.5b） | Gr2鈦管（Φ48×3mm） |
五、鈦管加工流程與質量控制
| 工序 | 設備/方法 | 關鍵控制點 |
| 1. 原料制備 | 海綿鈦（Kroll法）+ 高溫合金元素預混 | Al/Sn/Mo含量偏差≤±0.2%，O≤0.15% |
| 2. 熔煉鑄造 | 真空自耗電弧爐（VAR）+ 電子束冷床爐（EBCHM） | 鑄錠無偏析，氫含量≤50ppm |
| 3. 熱擠壓成型 | 3000噸擠壓機（玻璃潤滑劑） | 擠壓速度10-20mm/s，溫度均勻性±10℃ |
| 4. 冷軋精整 | LD30三輥冷軋機（軋制力200噸） | 每道次減壁量≤15%，退火間隔3道次 |
| 5. 檢測認證 | 高溫持久試驗（ASTM E139）+ 金相分析 | 500℃/200MPa下斷裂時間＞500h，無晶界氧化 |
六、未來發展方向與創新路徑
| 新興領域 | 技術挑戰 | 創新路徑 | 預期效益 |
| 超超臨界機組 | 耐700℃/35MPa蒸汽氧化 | Ti-Al-Si合金開發（Si 0.5-1.0%） | 氧化速率降低70% |
| 深海熱液開采 | 抗400℃/50MPa熱液腐蝕 | Ti-Mo-Nb復合管（Mo 15-20%） | 服役壽命延長至15年 |
| 氫能輸送 | 抗氫脆（90MPa高壓氫） | Ti-V-Cr合金設計（氫陷阱密度＞1022/m3） | 氫滲透率＜1×10?12 m2/s |
| 增材制造 | 異形流道鈦管整體成型 | 電子束熔絲沉積（WAAM）技術 | 材料利用率提升至85% |
| 智能監測 | 嵌入式光纖傳感器（溫度/應變實時反饋） | 微加工+真空封裝技術 | 檢測精度±0.1% |
七、選購指南及技巧
| 選購維度 | 技術要點 | 推薦策略 |
| 工況匹配 | - 酸性環境：選Ti-0.2Pd合金 | 根據介質腐蝕性（氧化/還原）選擇材質 |
| - 高溫蠕變：選Ti-6242S |
| 認證合規 | 需ASME SB338或NACE MR0103認證 | 要求供應商提供高溫持久試驗報告 |
| 尺寸精度 | 高壓工況要求壁厚公差≤±5% | 選擇冷軋+矯直工藝保障直線度 |
| 成本優化 | 批量采購（＞500米）采用定制長度（減少焊縫） | 優先選擇連續擠壓生產線供應商 |
| 供應鏈安全 | 選擇具備核電/化工供貨資質的制造商 | 核查材料追溯體系（熔煉爐號+熱處理批次） |
總結
高溫高壓環境用鈦管以耐極端腐蝕、抗蠕變、輕量化為核心優勢，在能源、化工、核電等領域成為不可替代的解決方案。未來通過合金創新、智能監測及綠色制造技術，鈦管將突破700℃高溫門檻，并拓展至深海、氫能等新興領域。
選型建議：根據介質特性（溫度/壓力/腐蝕類型）選擇適配合金，嚴格認證（ASME/NACE），優先采用整體成型工藝減少薄弱環節，并通過全生命周期成本分析（LCC）驗證經濟性?xún)?yōu)勢。
